Các ký hiệu trên ống tuy ô thủy lực mà bạn nên biết

Trong hệ thống truyền động thủy lực, nơi áp suất cao và yêu cầu về độ an toàn kỹ thuật được đặt lên hàng đầu, ống tuy ô thủy lực không chỉ là một bộ phận truyền dẫn mà còn là “mạch máu” giúp cả hệ thống vận hành hiệu quả. Tuy nhiên, không ít người sử dụng, kể cả kỹ thuật viên có kinh nghiệm, vẫn thường bỏ qua một yếu tố vô cùng quan trọng: các ký hiệu in trên thân ống tuy ô.

Những ký hiệu này không chỉ đơn giản là mã hiệu kỹ thuật. Chúng chính là “ngôn ngữ chuyên môn” được mã hóa, chứa đựng toàn bộ các thông số kỹ thuật, tiêu chuẩn sản xuất, khả năng chịu áp, nhiệt độ, và xuất xứ của sản phẩm.

Vậy các ký hiệu này bao gồm những gì? Làm sao để đọc đúng và hiểu sâu? Hãy cùng Công ty TNHH Thanh Trung Phát tìm hiểu chi tiết trong bài viết dưới đây.

1. Ống tuy ô thủy lực là gì?

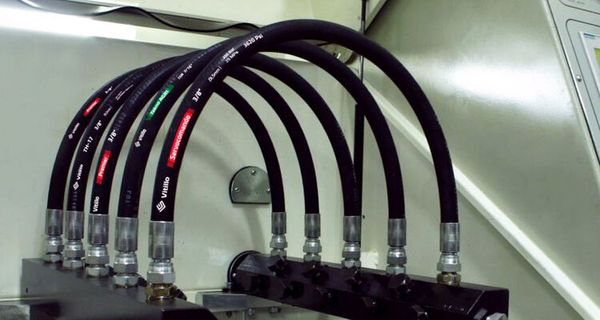

Ống tuy ô thủy lực

Ống tuy ô thủy lực là một loại ống dẫn chuyên dụng được thiết kế để truyền tải chất lỏng thủy lực dưới áp suất cao trong các hệ thống cơ giới, công nghiệp, xây dựng và sản xuất. Nhờ tính linh hoạt cao và khả năng chịu áp suất lớn, loại ống này đóng vai trò quan trọng trong việc đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả.

Các ống tuy ô hiện đại thường được cấu tạo từ nhiều lớp vật liệu như cao su tổng hợp, thép không gỉ hoặc lớp bố vải chịu áp lực, giúp tăng cường khả năng chịu lực, chống mài mòn và thích nghi với môi trường khắc nghiệt.

2. Vai trò của ống tuy ô thủy lực

Ống tuy ô thủy lực đóng vai trò quan trọng trong việc truyền tải năng lượng từ máy bơm thủy lực đến các cơ cấu chấp hành như xi lanh, motor hoặc van điều khiển. Các ứng dụng phổ biến của ống tuy ô thủy lực bao gồm:

• Hệ thống máy móc công trình (xe xúc, xe nâng, máy đào,…)

• Dây chuyền sản xuất trong nhà máy

• Thiết bị thủy lực trong ngành đóng tàu, khai khoáng, luyện kim

• Máy móc nông nghiệp

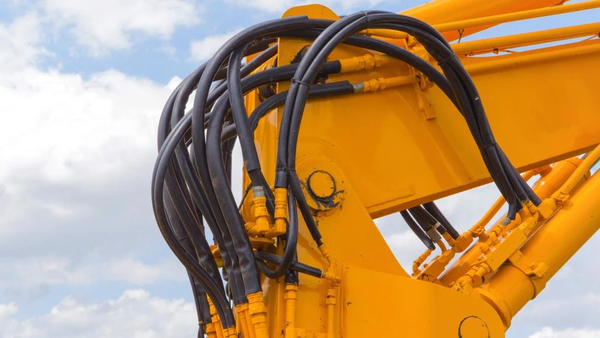

Vai trò của ống tuy ô thủy lực (ảnh minh họa)

Một hệ thống thủy lực sẽ không thể hoạt động hiệu quả nếu sử dụng ống tuy ô kém chất lượng hoặc không phù hợp. Do đó, việc hiểu rõ vai trò cũng như thông số kỹ thuật của từng loại ống là điều rất cần thiết.

3. Giải thích các ký tự có trên ống tuy ô thủy lực

Trên thân mỗi ống tuy ô thủy lực chính hãng đều có các ký hiệu được in hoặc dập nổi theo tiêu chuẩn quốc tế. Các ký tự này cung cấp thông tin quan trọng giúp người dùng lựa chọn và sử dụng đúng loại ống cho mục đích của mình. Dưới đây là những ký hiệu thường gặp:

a. Thương hiệu và nhà sản xuất

Ví dụ:

• GOLDA

• GATES

• MANULI

• ALFAGOMMA

Đây là tên thương hiệu hoặc nhà sản xuất, giúp người dùng xác định nguồn gốc xuất xứ của sản phẩm. Các thương hiệu uy tín thường đi kèm với quy chuẩn kiểm tra nghiêm ngặt, đầy đủ tài liệu kỹ thuật và chính sách bảo hành rõ ràng.

Việc sử dụng ống không rõ thương hiệu dễ dẫn đến tình trạng: chất lượng thấp, tuổi thọ kém, dễ nổ hoặc rò rỉ, gây hư hại thiết bị và nguy hiểm cho người vận hành.

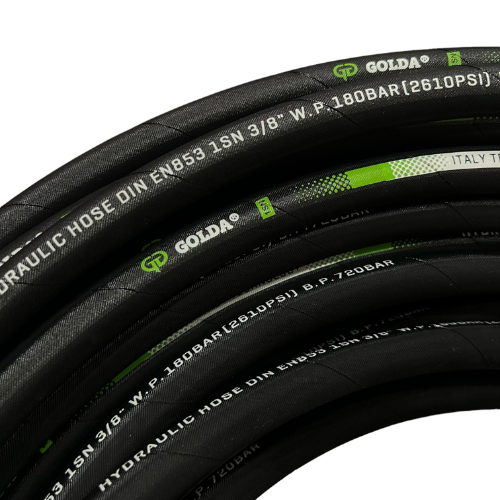

Tên các thương hiệu thường được in trên ống tuy ô thủy lực

b. Loại ống – Chuẩn thiết kế quốc tế

Đây là phần quan trọng nhất, thường được ký hiệu như:

• SAE 100R1AT

• SAE 100R2AT

• SAE 100R12 / R13 / R15

• DIN EN 853 1SN / 2SN

• ISO 18752 – Type C, D, DC…

Giải thích:

• SAE (Society of Automotive Engineers): là tiêu chuẩn của Hiệp hội kỹ sư ô tô Hoa Kỳ, rất phổ biến trong ngành thủy lực.

• DIN / EN / ISO: là các tiêu chuẩn châu Âu và quốc tế.

Một số loại phổ biến như:

Các chỉ số về phân loại tiêu chuẩn thường được in trên ống (ảnh minh họa)

c. Ký hiệu đường kính trong (ID - Inside Diameter)

Ý nghĩa: Biểu thị đường kính trong của ống, tính bằng mm hoặc inch (thường dùng hệ inch theo chuẩn quốc tế).

Cách đọc ví dụ:

• "1/4” (DN6) → Đường kính trong ống là 1/4 inch, tương đương danh nghĩa DN6 (~6.3mm).
• "3/8” (DN10) → Đường kính trong ống là 3/8 inch (~10mm).

Lưu ý: Chọn sai đường kính trong sẽ ảnh hưởng đến lưu lượng chất lỏng và có thể gây ra tổn thất áp lực hoặc sự cố nghiêm trọng.

d. Áp suất làm việc (Working Pressure - WP)

Đây là áp suất tối đa mà ống có thể hoạt động liên tục trong điều kiện làm việc bình thường. Vượt quá giá trị này có thể gây rò rỉ, phồng rộp hoặc nổ ống.

Ví dụ:
WP 215 BAR, WP 3100 PSI, WP 275 BAR,...

Đổi đơn vị thường gặp:

• 1 bar ≈ 14.5 psi

• 1 MPa = 10 bar = 145 psi

e. Áp suất nổ (Bursting Pressure)

Là mức áp suất cao nhất ống có thể chịu được trong thời gian ngắn trước khi nổ. Thường bằng 4 lần áp suất làm việc.

• Ký hiệu: “BP 860 BAR” hoặc “BP 12400 PSI”.

• Ghi nhớ: Không bao giờ dùng mức BP như mức làm việc.

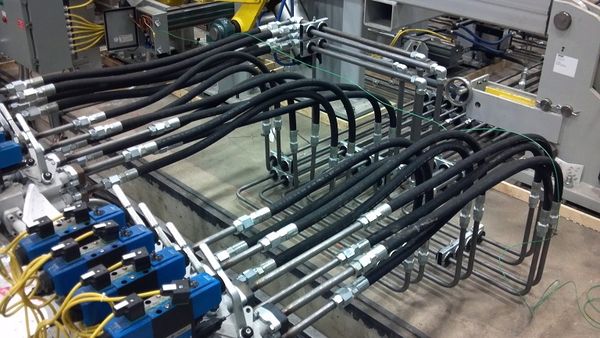

Ống tuy ô thủy lực (ảnh minh họa)

f. Nhiệt độ làm việc (Temperature Range)

Là phạm vi nhiệt độ an toàn để ống hoạt động liên tục mà không bị lão hóa hoặc biến dạng. Một số loại cao su đặc biệt (như EPDM) có thể chịu đến +150°C, dùng trong ngành hơi nước hoặc dầu nóng.

Nếu sử dụng ống ngoài phạm vi nhiệt độ, cao su sẽ lão hóa nhanh, gây nứt vỡ.

Ví dụ:
-40°C to +100°C, -25°C to +125°C

g. Vật liệu cấu tạo

Một số ống có thể in rõ lớp vật liệu cấu thành, như:

• SBR: Cao su tổng hợp gốc styrene-butadiene (phổ biến)

• EPDM: Chịu thời tiết và hóa chất tốt

• NBR: Chịu dầu cao

• PU (Polyurethane): Mềm, bền, chống mài mòn cao

• Lớp bố vải polyester hoặc dây thép xoắn

h. Ngày sản xuất (Date Code)

Thông tin này giúp xác định độ mới của sản phẩm, tránh dùng ống lưu kho quá lâu gây giảm hiệu suất.

Ví dụ:
21W23 = Tuần thứ 21 của năm 2023
03/2024 = Tháng 3 năm 2024

i. Ký hiệu tiêu chuẩn chất lượng

• ISO 9001: Quản lý chất lượng tổng thể

• REACH / RoHS: Chứng nhận không chứa chất độc hại

• MSHA: Chống cháy (dùng trong mỏ than)

• CE / UL / SAE Certified

Các ký hiệu này đảm bảo sản phẩm đã được kiểm nghiệm bởi bên thứ ba, đủ điều kiện sử dụng trong hệ thống công nghiệp.

4. Mua ống tuy ô thủy lực ở đâu để đảm bảo chất lượng?

Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị và phụ tùng công nghiệp, Công ty TNHH Thanh Trung Phát tự hào là nhà phân phối các loại ống tuy ô thủy lực chính hãng, đầy đủ chứng từ và kiểm định chất lượng.

Chúng tôi cung cấp đa dạng chủng loại từ các thương hiệu uy tín như GOLDA, TITAN… cùng hệ thống tư vấn kỹ thuật chuyên sâu, hỗ trợ doanh nghiệp lựa chọn đúng loại ống, đúng thông số, đúng chuẩn kỹ thuật cho từng loại máy móc, môi trường và nhu cầu sử dụng.

Tại sao nên chọn Thanh Trung Phát?

• Sản phẩm đa dạng chuẩn quốc tế: SAE, ISO, DIN...

• Chất lượng kiểm định rõ ràng, cam kết nguồn gốc.

• Hỗ trợ kỹ thuật tận nơi, tư vấn chọn loại ống phù hợp hệ thống.

• Chính sách giá tốt cho doanh nghiệp, nhà máy, đại lý phân phối.

• Giao hàng toàn quốc, dịch vụ bảo hành rõ ràng.

>> Tham khảo các sản phẩm tuy ô thủy lực tại: Ống tuy ô thủy lực - Thanh Trung Phát

Nếu anh/chị đang tìm kiếm sản phẩm ống tuy ô thủy lực chính hãng, chất lượng cao, hãy liên hệ ngay với Thanh Trung Phát để được tư vấn và báo giá tốt nhất.
