Trong thế giới ống công nghiệp, đặc biệt là ống dùng để hút xả hóa chất, việc đọc hiểu các ký hiệu kỹ thuật là yếu tố then chốt để chọn đúng loại ống phù hợp với nhu cầu sử dụng. Một ký hiệu tưởng như đơn giản có thể bao hàm nhiều thông tin quan trọng: về vật liệu, cấu trúc, nhiệt độ chịu đựng, độ bền, tiêu chuẩn an toàn… Tuy nhiên, với nhiều người dùng, các ký hiệu này lại là một “mê trận” khó giải. Bài viết này sẽ giúp bạn từng bước giải mã các ký hiệu thường gặp trên ống lõi thép hút xả hóa chất, từ đó lựa chọn đúng loại ống an toàn hơn, hiệu quả hơn.
1. Ống cao su lõi thép hút xả hóa chất là gì?
Ống lõi thép hút xả hóa chất là một loại ống công nghiệp được thiết kế đặc biệt để vận chuyển các loại hóa chất ăn mòn như axit, bazơ, dung môi hữu cơ… Đây là dòng ống chuyên dụng có cấu tạo nhiều lớp, trong đó lớp gia cường bằng thép xoắn giúp tăng khả năng chịu áp suất âm và lực hút, trong khi lớp lót trong (thường bằng UHMWPE, XLPE hoặc PTFE) có khả năng chống ăn mòn vượt trội.
Ứng dụng phổ biến của ống gồm: hệ thống bơm hút axit trong nhà máy hóa chất, đường ống xả dung môi trong ngành sơn – mực in, thiết bị trộn hóa chất, xe bồn vận chuyển hóa chất lỏng, và cả hệ thống xử lý nước thải công nghiệp có chứa hóa chất độc hại.

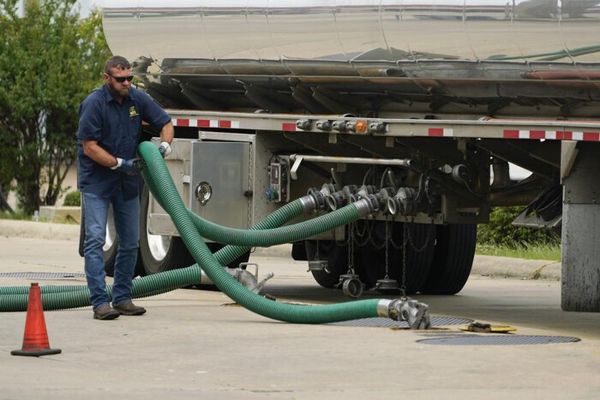

Ứng dụng của ống cao su lõi thép hút xả hóa chất
Điểm đặc biệt ở loại ống này là trên thân ống thường có in các ký hiệu kỹ thuật – một dạng ngôn ngữ chuyên ngành mà nếu không hiểu rõ, người mua dễ chọn sai ống hoặc dùng không đúng mục đích, gây hư hại thiết bị hoặc rủi ro hóa học.
2. Vì sao cần hiểu rõ các ký hiệu kỹ thuật trên ống?
Một sản phẩm công nghiệp như ống lõi thép hút xả hóa chất không chỉ đơn giản là một vật dẫn. Mỗi thông số kỹ thuật in trên thân ống đều chứa đựng thông tin quan trọng về:
- Loại vật liệu chịu hóa chất bên trong
- Khả năng chịu nhiệt và chịu áp suất
- Điều kiện vận hành tối ưu
- Tiêu chuẩn sản xuất và kiểm tra chất lượng
- Nhà sản xuất, mã dòng sản phẩm, nơi sản xuất
Các ký hiệu có trên ống cao su lõi thép hút xả hóa chất
Nếu bỏ qua hoặc hiểu nhầm các ký hiệu này, bạn có thể gặp phải những sai lầm như:
- Chọn sai vật liệu lót, dẫn đến hóa chất ăn mòn lớp trong
- Dùng ống dưới áp lực vượt quá giới hạn, gây nứt vỡ
- Dùng trong môi trường có nhiệt độ không phù hợp, làm biến dạng ống
Việc giải mã chính xác các ký hiệu giúp người dùng chọn đúng loại ống phù hợp với hệ thống, kéo dài tuổi thọ thiết bị và đảm bảo an toàn khi vận hành.
3. Phân tích chi tiết các nhóm ký hiệu thường gặp
a. Ký hiệu vật liệu lõi trong
Ký hiệu này thể hiện loại vật liệu chống ăn mòn của lớp trong cùng:
- UHMWPE – Ultra High Molecular Weight Polyethylene: chịu được đa số axit và bazơ ở nhiệt độ cao, thường dùng phổ biến trong vận chuyển hóa chất ăn mòn mạnh.
- PTFE – Polytetrafluoroethylene: vật liệu siêu chống hóa chất, chống dính, thường dùng trong môi trường có dung môi cực mạnh, axit đậm đặc.
- EPDM – Ethylene Propylene Diene Monomer: dùng được cho dung môi nhẹ, axit yếu, dung dịch kiềm loãng.
Ký hiệu có thể ghi như: Tube: UPE, Inner: PTFE, hoặc chỉ đơn giản là UPE-Lined.
Ký hiệu vật liệu trên ống (ảnh minh họa)
b. Ký hiệu lớp gia cường và cấu trúc
Lớp vải bố, sợi tổng hợp hoặc dây thép xoắn được mã hóa như:
- Steel wire helix hoặc biểu tượng dạng SW: lõi xoắn bằng thép.
- Textile braid: lớp bố dệt tăng cường độ chịu áp.
- Spiral reinforcement: kết cấu xoắn kép, phù hợp hệ thống hút xả mạnh.
Đôi khi sẽ gặp dòng như: Reinforcement: Textile plies + Steel Helix.
c. Ký hiệu áp suất làm việc và áp suất phá hủy
Một số ký hiệu thông dụng:
- WP (Working Pressure): Áp suất làm việc tối đa, đơn vị thường là bar hoặc psi.
- BP (Burst Pressure): Áp suất phá hủy – mức tối đa ống có thể chịu được trong thời gian ngắn, thường gấp 3 lần WP.
Ví dụ: WP 10 bar / BP 30 bar
Ngoài ra còn có thể ghi dạng Max Working Pressure: 150 psi.
d. Ký hiệu nhiệt độ làm việc
Ghi bằng độ C hoặc độ F, thể hiện nhiệt độ tối đa và tối thiểu ống có thể vận hành liên tục:
- Temp: -40°C to +100°C
- Service Temp: up to 120°C
Một số loại ống chuyên biệt cho axit nóng có thể chịu đến 150°C.
e. Ký hiệu tiêu chuẩn và quy chuẩn quốc tế
Ống lõi thép hút xả hóa chất thường phải tuân thủ các tiêu chuẩn sau:
- ISO 1307: Quy định về chiều dài, dung sai và đường kính danh nghĩa.
- EN 12115: Tiêu chuẩn châu Âu cho ống cao su – nhấn mạnh về chống cháy, chống tĩnh điện.
- FDA Approved: Cho phép dùng trong ngành thực phẩm – đôi khi có trên ống PTFE hoặc UHMWPE đặc biệt.
Ký hiệu có thể ghi: Conforms to EN12115, ISO 1307, hoặc FDA compliant.
f. Ký hiệu độ dẫn điện hoặc chống tĩnh điện
Một số môi trường hóa chất dễ sinh tĩnh điện. Ống cần có khả năng dẫn điện hoặc chống tĩnh điện an toàn:
- Ω hoặc R < 10⁶ Ω/m: điện trở thấp, dẫn điện.
- Conductive Tube / Conductive Cover
- Antistatic (AS) hoặc Electrically Conductive (EC)
Nếu thiếu ký hiệu này, nguy cơ cháy nổ khi hút xả hóa chất dễ xảy ra.
g. Ký hiệu ứng dụng hoặc loại chất phù hợp
Được ghi tùy theo nhà sản xuất hoặc mã hóa màu sắc:
- CHEM hoặc biểu tượng hóa học: dành cho hóa chất nói chung.
- Acid / Solvent / Alkali: phân loại rõ môi chất phù hợp.
- Có thể thêm mã màu như Green stripe: Acid, Red stripe: Solvent.
Một số loại ống còn ghi chú rõ: For industrial chemical transfer only.
4. Những nhầm lẫn thường gặp khi đọc ký hiệu
Nhiều người sử dụng, đặc biệt trong các nhà máy vừa và nhỏ, dễ gặp những nhầm lẫn như:
- Nhầm giữa áp suất làm việc và áp suất nổ, dẫn đến chọn ống không đủ tiêu chuẩn.
- Bỏ qua thông số nhiệt độ, dùng ống sai nhiệt độ làm hỏng lớp lót trong.
- Không chú ý khả năng chống tĩnh điện, gây mất an toàn trong môi trường dễ cháy nổ.
- Chọn sai vật liệu lớp lõi, dùng EPDM cho axit đậm đặc là một lỗi nguy hiểm phổ biến.
- Hiểu sai tiêu chuẩn quốc tế: tưởng rằng mọi ống có chữ “ISO” đều đạt chất lượng – thực tế, cần hiểu ISO nào và nội dung ra sao.
5. Hướng dẫn đọc ký hiệu từ đầu đến cuối thân ống
Hầu hết các nhà sản xuất quốc tế đều in các dòng ký hiệu nối tiếp nhau trên thân ống. Ví dụ dạng:
NCR - UPE240 - UHMWPE CHEMICAL S&D HOSE - SIZE 3'' DN76.2MM, BP 960PSI (64BAR), WP 240PSI (16BAR) Made in ThaiLan
Cách đọc:
- Tên sản phẩm và vật liệu lớp lót: “Chemical hose UHMWPE lined”
- Kích thước danh nghĩa: DN50 = đường kính 50mm
- Áp suất làm việc và phá hủy
- Dải nhiệt độ vận hành
- Tiêu chuẩn kỹ thuật áp dụng
- Tính năng dẫn điện hoặc chống tĩnh điện
- Nguồn gốc sản xuất
6. Cách lựa chọn ống hóa chất dựa trên ký hiệu
Để đảm bảo hiệu quả và an toàn khi sử dụng, người dùng nên:
- Đọc toàn bộ ký hiệu trên thân ống, không chỉ xem kích thước hay màu sắc.
- So sánh ký hiệu với thông số kỹ thuật yêu cầu trong hệ thống (áp suất, nhiệt độ, chất truyền dẫn…).
- Tìm hiểu kỹ tiêu chuẩn quốc tế ghi trên ống để đảm bảo sự tương thích.
- Lưu ý các thông số ẩn như khả năng chống UV, chống cháy lan – đôi khi không in ký hiệu mà nằm trong tài liệu kỹ thuật đi kèm.
7. Tổng kết
Việc hiểu rõ các ký hiệu kỹ thuật trên ống lõi thép hút xả hóa chất không chỉ giúp người dùng lựa chọn đúng sản phẩm mà còn đảm bảo hiệu quả sử dụng và an toàn trong vận hành. Những thông số như áp suất làm việc (WP), nhiệt độ chịu đựng, vật liệu cấu tạo, tiêu chuẩn sản xuất hay loại chất hóa học phù hợp… đều là “ngôn ngữ chuyên môn” quan trọng mà người dùng cần thông thạo.
Chỉ cần nắm bắt được những ý nghĩa cơ bản của các ký hiệu, bạn có thể:
- Phân biệt được đâu là loại ống thích hợp cho axit, bazơ, dung môi hữu cơ hay thực phẩm.
- Tránh chọn nhầm sản phẩm có cấu tạo không phù hợp với môi trường sử dụng.
- Tiết kiệm chi phí và thời gian bảo trì do hiểu rõ giới hạn kỹ thuật của ống.
- Đảm bảo sự an toàn cho thiết bị và con người trong suốt quá trình vận hành hệ thống.
Nếu bạn đang tìm kiếm giải pháp ống hút xả hóa chất chất lượng cao, Công ty TNHH Thanh Trung Phát hiện đang phân phối nhiều dòng ống cao su công nghiệp đạt chuẩn quốc tế, phù hợp vận hành trong các môi trường khắt khe nhất. Sản phẩm tiêu biểu như Ống lõi thép hút xả hóa chất NCR UPE240 có thể là lựa chọn đáng tin cậy cho hệ thống của bạn.
