Phân loại mặt bích phổ biến và cách chọn đúng cho hệ thống đường ống

bởi: Thanh Trung Phát 15 Tháng 04, 2026

Trong hệ thống đường ống công nghiệp, nhiều doanh nghiệp thường tập trung phần lớn ngân sách vào máy bơm, van công nghiệp, thiết bị điều áp hoặc chất lượng đường ống mà vô tình xem nhẹ các phụ kiện kết nối. Tuy nhiên trên thực tế, những sự cố rò rỉ, giảm áp, rung lắc hoặc hư hỏng cục bộ lại thường bắt đầu từ những vị trí kết nối nhỏ nhất trong hệ thống và mặt bích là một trong số đó.

Dù chỉ là bộ phận dùng để kết nối các đoạn đường ống với nhau hoặc kết nối đường ống với thiết bị khác, nhưng mặt bích lại ảnh hưởng trực tiếp đến độ kín của hệ thống, khả năng chịu áp lực, độ ổn định dòng chảy và tuổi thọ vận hành dài hạn.

Không ít doanh nghiệp đầu tư các dòng ống cao su công nghiệp, ống cao su hoặc ống nhựa công nghiệp chất lượng cao nhưng vẫn gặp tình trạng rò rỉ tại các điểm nối, lệch trục kết nối hoặc phải thay thế phụ kiện liên tục. Nguyên nhân thường không nằm ở chất lượng đường ống mà đến từ việc lựa chọn sai tiêu chuẩn mặt bích, sai vật liệu hoặc không phù hợp với môi trường vận hành thực tế.

Khi các hệ thống công nghiệp ngày càng mở rộng quy mô, vận hành liên tục hơn và yêu cầu kỹ thuật cao hơn, việc hiểu rõ từng loại mặt bích đang trở thành yếu tố quan trọng giúp doanh nghiệp giảm thiểu rủi ro và tối ưu chi phí lâu dài.

Vì sao mặt bích ảnh hưởng trực tiếp đến độ ổn định của hệ thống đường ống?

Mặt bích là phụ kiện dùng để kết nối các đoạn ống với nhau hoặc kết nối đường ống với van, máy bơm, bồn chứa và nhiều thiết bị công nghiệp khác. So với phương pháp hàn cố định, kết nối bằng mặt bích giúp doanh nghiệp dễ dàng tháo lắp, bảo trì hoặc thay thế khi cần. Tuy nhiên, vai trò của mặt bích không chỉ dừng lại ở việc kết nối cơ học đơn thuần.

Trong các hệ thống dẫn dầu, dẫn hóa chất, khí nén hoặc hút xả vật liệu, áp suất vận hành thường thay đổi liên tục. Nếu mặt bích không đủ khả năng chịu áp lực hoặc không tương thích với hệ thống, các điểm nối sẽ trở thành vị trí dễ rò rỉ nhất.

Đối với các hệ thống sử dụng ống cao su công nghiệp, yếu tố này càng quan trọng hơn vì bản thân ống có độ đàn hồi cao. Nếu mặt bích quá cứng, sai tiêu chuẩn hoặc không phù hợp với lưu chất, lực tác động tại điểm kết nối sẽ không được phân bổ đều và làm tăng nguy cơ hư hỏng.

Ngay cả trong các hệ thống sử dụng ống nhựa công nghiệp, việc lựa chọn sai mặt bích cũng có thể khiến đường ống bị nứt tại khu vực kết nối do không chịu được áp lực siết quá lớn.

Mặt bích JIS - lựa chọn phổ biến trong hệ thống công nghiệp tại châu Á

JIS là viết tắt của Japan Industrial Standards, tiêu chuẩn công nghiệp của Nhật Bản và hiện là một trong những chuẩn mặt bích được sử dụng phổ biến nhất tại Việt Nam. Lý do rất dễ hiểu khi phần lớn máy móc, dây chuyền sản xuất, máy bơm, van công nghiệp và nhiều thiết bị nhập khẩu từ Nhật Bản, Hàn Quốc hoặc các quốc gia châu Á đều sử dụng chuẩn này.

Các cấp áp lực phổ biến nhất của JIS hiện nay bao gồm JIS 5K, JIS 10K, JIS 16K và JIS 20K, tương ứng với những mức áp lực vận hành khác nhau trong thực tế. Với các hệ thống áp suất thấp đến trung bình như cấp nước, khí nén, PCCC hoặc hệ thống tuần hoàn nước trong nhà máy, JIS 5K và JIS 10K thường được sử dụng khá phổ biến. Trong khi đó, các hệ thống có áp lực cao hơn sẽ cần đến JIS 16K hoặc JIS 20K để đảm bảo độ an toàn vận hành.

Tại Việt Nam, chuẩn JIS được nhiều doanh nghiệp lựa chọn vì dễ tìm kiếm trên thị trường, chi phí đầu tư hợp lý và tương thích với nhiều thiết bị phổ biến hiện nay. Đặc biệt, các hệ thống sử dụng ống cao su công nghiệp để dẫn khí, dẫn nước hoặc dẫn dầu nhẹ thường kết hợp khá nhiều với mặt bích JIS vì khả năng lắp đặt tương đối linh hoạt.

Tuy nhiên, không phải hệ thống nào cũng nên sử dụng chuẩn JIS. Nếu doanh nghiệp đang vận hành các hệ thống áp lực cực lớn hoặc môi trường hóa chất ăn mòn mạnh, việc lựa chọn JIS sai cấp áp lực vẫn có thể khiến điểm kết nối bị rò rỉ hoặc giảm tuổi thọ đáng kể.

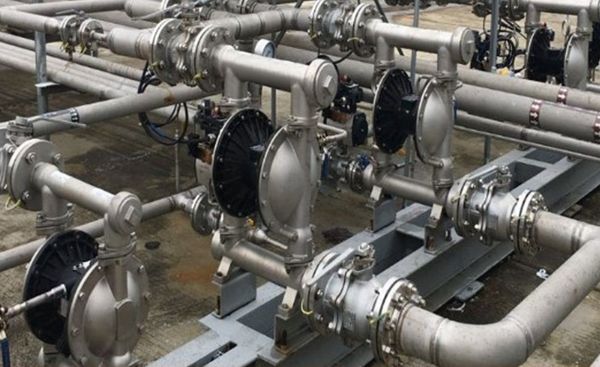

Mặt bích JIS (Ảnh minh họa)

Mặt bích DIN - phù hợp cho hệ thống tiêu chuẩn châu Âu

DIN là tiêu chuẩn công nghiệp của Đức, viết tắt của Deutsches Institut für Normung và hiện được sử dụng rộng rãi tại nhiều quốc gia châu Âu. Tại Việt Nam, DIN thường xuất hiện nhiều trong các nhà máy có dây chuyền nhập khẩu từ Đức, Ý hoặc các quốc gia châu Âu khác.

Các cấp áp lực phổ biến của DIN bao gồm PN6, PN10, PN16, PN25 và PN40. Ký hiệu PN thể hiện mức áp suất danh định mà mặt bích có thể chịu được trong điều kiện tiêu chuẩn.

Điểm mạnh của DIN nằm ở khả năng tiêu chuẩn hóa rất cao, giúp doanh nghiệp dễ dàng đồng bộ toàn bộ hệ thống thiết bị từ van, bơm, đồng hồ áp suất cho đến đường ống kết nối.

Đặc biệt trong các hệ thống xử lý nước, nước thải, thực phẩm, dược phẩm hoặc hóa chất nhẹ, chuẩn DIN được đánh giá rất cao vì yêu cầu độ chính xác kết nối khá nghiêm ngặt.

Nhiều doanh nghiệp sử dụng ống nhựa công nghiệp trong hệ thống xử lý nước cũng ưu tiên DIN vì chuẩn này tương thích tốt với nhiều thiết bị nhập khẩu từ châu Âu.

Bên cạnh đó, với những hệ thống sử dụng ống cao su cho môi trường hóa chất nhẹ hoặc thực phẩm, DIN cũng là lựa chọn phổ biến nhờ khả năng vận hành ổn định trong thời gian dài.

Tuy nhiên, doanh nghiệp cần kiểm tra kỹ thông số thiết bị trước khi lựa chọn vì DIN và JIS thường có sự khác biệt về khoảng cách lỗ bulong và kích thước tiêu chuẩn.

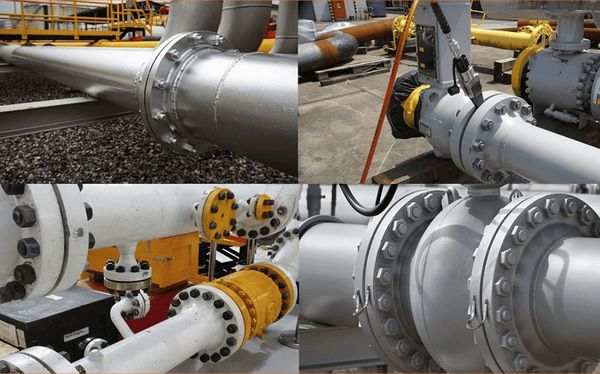

Mặt bích DIN (Ảnh minh họa)

Mặt bích ANSI - lựa chọn cho hệ thống áp lực cao

ANSI là tiêu chuẩn đến từ Mỹ, viết tắt của American National Standards Institute. Đây là một trong những tiêu chuẩn được sử dụng phổ biến trong các ngành công nghiệp nặng hoặc hệ thống yêu cầu áp lực vận hành rất cao.

Các cấp phổ biến của ANSI thường bao gồm:

ANSI Class 150
ANSI Class 300
ANSI Class 600
ANSI Class 900

Trong đó, ANSI Class 150 và Class 300 được sử dụng phổ biến hơn tại thị trường Việt Nam.

Chuẩn ANSI thường xuất hiện trong các ngành như dầu khí, hóa chất nặng, hệ thống hơi nóng, nhà máy thép hoặc các hệ thống truyền tải lưu chất có áp suất lớn và nhiệt độ cao.

Với những doanh nghiệp đang sử dụng ống cao su công nghiệp cho các hệ thống dẫn dầu, dẫn hóa chất hoặc dẫn hơi nóng, việc kết hợp cùng mặt bích ANSI thường giúp tăng độ an toàn tại các điểm kết nối.

So với JIS hoặc DIN, chi phí của ANSI thường cao hơn do yêu cầu kỹ thuật khắt khe hơn. Tuy nhiên, đối với các hệ thống vận hành liên tục và có giá trị đầu tư lớn, việc lựa chọn ANSI phù hợp sẽ giúp doanh nghiệp giảm đáng kể nguy cơ rò rỉ hoặc hư hỏng ngoài kế hoạch.

Nếu lựa chọn sai cấp áp lực trong hệ thống ANSI, doanh nghiệp có thể đối mặt với sự cố nghiêm trọng hơn nhiều so với các hệ thống áp lực thấp thông thường.

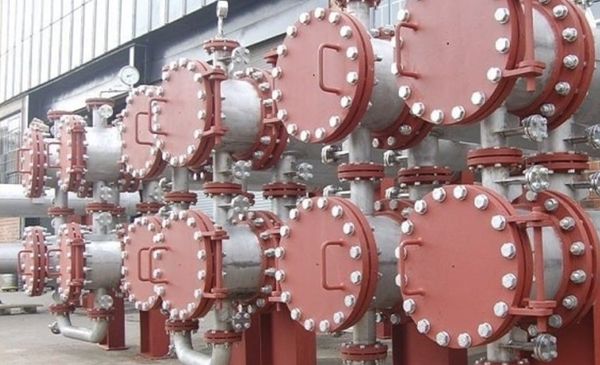

Mặt bích ANSI (Ảnh minh họa)

Mặt bích BS - phổ biến trong hệ thống dân dụng và công nghiệp nhẹ

BS là viết tắt của British Standards, tiêu chuẩn công nghiệp của Anh và hiện vẫn được sử dụng khá phổ biến tại nhiều hệ thống dân dụng lẫn công nghiệp nhẹ.

Các cấp phổ biến thường bao gồm:

BS PN6
BS PN10
BS PN16
BS PN25
BS PN40

Tại Việt Nam, chuẩn BS thường xuất hiện khá nhiều trong các hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước thải và nhiều công trình xây dựng.

Nguyên nhân khiến BS được sử dụng rộng rãi là vì chi phí hợp lý, dễ tìm nguồn cung và phù hợp với nhiều hệ thống không yêu cầu áp lực quá cao.

Trong các nhà máy thực phẩm, khu công nghiệp hoặc hệ thống sử dụng ống nhựa công nghiệp để dẫn nước, chuẩn BS thường là lựa chọn khá phổ biến vì tính linh hoạt cao.

Ngoài ra, một số hệ thống sử dụng ống cao su trong môi trường áp lực trung bình cũng có thể áp dụng chuẩn này nếu phù hợp với thiết kế tổng thể.

Tuy nhiên, nếu hệ thống thường xuyên vận hành áp lực lớn hoặc nhiệt độ cao, doanh nghiệp cần đánh giá kỹ trước khi lựa chọn BS để tránh việc sử dụng sai công suất thiết kế.

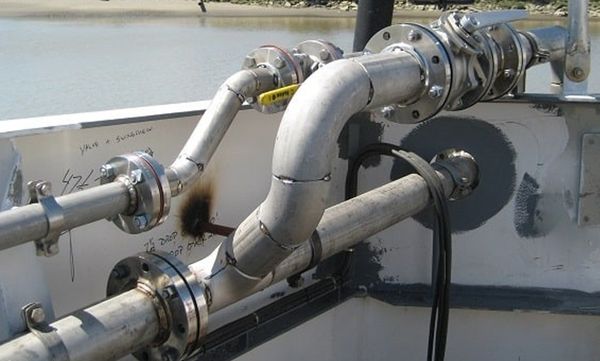

Mặt bích BS (Ảnh minh họa)

Sai lầm phổ biến khi lựa chọn mặt bích

Một trong những sai lầm phổ biến nhất hiện nay là doanh nghiệp chỉ lựa chọn mặt bích dựa trên kích thước đường kính mà bỏ qua yếu tố áp lực, nhiệt độ và loại lưu chất thực tế.

Ví dụ, một hệ thống dẫn hóa chất ăn mòn nhưng lại sử dụng mặt bích vật liệu thông thường có thể khiến điểm kết nối xuống cấp rất nhanh.

Tương tự, nếu hệ thống sử dụng ống cao su công nghiệp nhưng lại kết hợp với mặt bích không phù hợp về độ cứng hoặc tiêu chuẩn kết nối, tuổi thọ toàn bộ hệ thống sẽ bị ảnh hưởng đáng kể.

Việc lựa chọn theo giá rẻ trước mắt cũng khiến nhiều doanh nghiệp phải trả chi phí bảo trì cao hơn trong dài hạn.

Làm sao lựa chọn đúng mặt bích cho từng hệ thống?

Để lựa chọn đúng mặt bích, doanh nghiệp cần nhìn vào toàn bộ hệ thống thay vì chỉ tập trung vào một chi tiết riêng lẻ.

Áp suất vận hành, nhiệt độ làm việc, loại lưu chất, vật liệu đường ống và tiêu chuẩn thiết bị đầu vào đều cần được đánh giá đồng thời.

Một hệ thống sử dụng ống cao su dẫn dầu sẽ có yêu cầu rất khác so với hệ thống dùng ống nhựa công nghiệp trong xử lý nước.

Việc lựa chọn đúng ngay từ đầu giúp doanh nghiệp giảm rủi ro rò rỉ, tăng tuổi thọ thiết bị và tối ưu chi phí vận hành trong dài hạn.

Kết luận

Sự ổn định của hệ thống đường ống không chỉ nằm ở chất lượng đường ống mà còn phụ thuộc rất lớn vào các điểm kết nối, đặc biệt là mặt bích.

Việc hiểu rõ sự khác biệt giữa JIS, DIN, ANSI và BS sẽ giúp doanh nghiệp lựa chọn đúng tiêu chuẩn cho từng môi trường vận hành cụ thể.

Khi được kết hợp đúng với ống cao su công nghiệp, ống cao su hoặc ống nhựa công nghiệp, mặt bích sẽ giúp toàn bộ hệ thống vận hành ổn định hơn, giảm rủi ro rò rỉ và hạn chế chi phí phát sinh trong dài hạn.
