Tìm Hiểu Về Camlock Là Gì? Ứng Dụng, Cấu Tạo, Ưu Điểm và Bảo Trì

bởi: Sales TTP 24 Tháng 10, 2024

1. Camlock Là Gì?

Camlock, hay còn gọi là khớp nối nhanh Camlock (Cam and Groove Coupling), là một loại khớp nối cơ khí được sử dụng để kết nối các ống hoặc hệ thống công nghiệp với nhau một cách nhanh chóng và dễ dàng mà không cần công cụ hỗ trợ. Với cơ chế khóa nhanh qua các cánh tay, Camlock giúp tiết kiệm thời gian lắp đặt và tháo dỡ trong nhiều ứng dụng công nghiệp khác nhau như vận chuyển hóa chất, dầu khí, nước và thực phẩm.

Camlock được chế tạo từ nhiều loại vật liệu khác nhau như thép không gỉ, nhôm, đồng thau và nhựa, mang lại tính linh hoạt trong việc sử dụng ở nhiều môi trường và ứng dụng khác nhau.

Khớp nối nhanh Camlock

2. Các Loại Khớp Nối Camlock Phổ Biến

Khớp nối Camlock được phân loại thành nhiều loại khác nhau dựa trên cấu trúc và ứng dụng cụ thể. Dưới đây là các loại phổ biến:

Type A: Đầu đực với ren trong. Loại này thường được sử dụng để kết nối với các hệ thống có ren ngoài.

Type B: Đầu cái với ren ngoài. Phù hợp cho các hệ thống có ren trong để kết nối trực tiếp.

Type C: Đầu cái với ngàm khóa và đuôi ống mềm. Sử dụng phổ biến trong các ứng dụng với ống mềm dẫn chất lỏng.

Type D: Đầu cái với ren trong. Phù hợp với các hệ thống cần kết nối với đầu ren ngoài khác.

Type E: Đầu đực với đuôi ống mềm. Được sử dụng để kết nối với ống dẫn mềm trong các hệ thống cần vận chuyển chất lỏng.

Type F: Đầu đực với ren ngoài. Loại này thường được sử dụng để kết nối với các hệ thống có ren trong.

Type DC: Khớp nối nhanh này là nắp bịt tròn có hai tai để kẹp lên đầu đực. Phù hợp dùng để bịt đầu ống.

Type DP: Là nắp bịt để gắn vào đầu cái có hai tai và gioăng cao su tạo độ kín khít tốt, được sử dụng để bịt kín đầu ống.

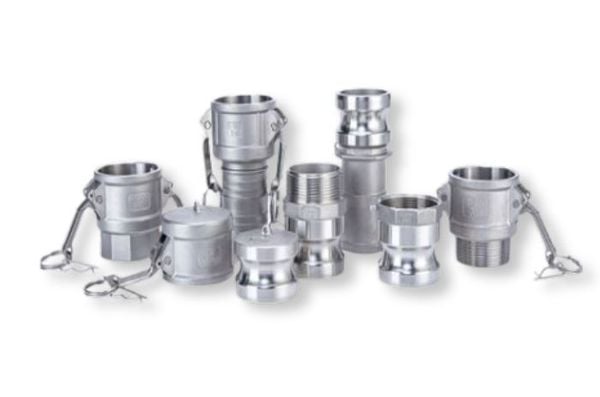

Các loại khớp nối nhanh phổ biến

3. Cấu Tạo Khớp Nối Camlock

Khớp nối Camlock có cấu tạo đơn giản nhưng hiệu quả cao, gồm hai phần chính: đầu đực và đầu cái.

Đầu Đực (Male Adaptor)

Chức năng: Đầu đực được gắn vào một đoạn ống hoặc thiết bị cần nối. Nó có hình dáng đặc trưng với một phần rãnh để khi đưa vào đầu cái sẽ khớp chặt, giúp đảm bảo không có sự rò rỉ.

Đầu Cái (Female Coupler)

Chức năng: Đầu cái có các cánh tay khóa (Cam Arms), được sử dụng để khóa đầu đực vào vị trí khi kết nối. Đây là cơ chế khóa chính giúp giữ chắc hai đầu ống.

Cánh Tay Khóa (Cam Arms)

Chức năng: Các cánh tay này giúp giữ đầu đực và đầu cái gắn chặt với nhau mà không cần đến dụng cụ đặc biệt. Khi được khóa, chúng đảm bảo kết nối vững chắc và chống rò rỉ.

Gioăng Cao Su (Gasket)

Chức năng: Nằm bên trong đầu cái, gioăng cao su đóng vai trò quan trọng trong việc ngăn chặn rò rỉ chất lỏng hoặc khí, giúp kết nối kín hoàn toàn. Chất liệu gioăng có thể là cao su EPDM, Viton, hoặc PTFE tùy theo loại chất lỏng cần vận chuyển.

Rãnh Khớp (Groove)

Chức năng: Rãnh khớp là phần đầu đực sẽ khớp với đầu cái khi được cánh tay khóa ép chặt, tạo sự liên kết vững chắc giữa hai đầu.

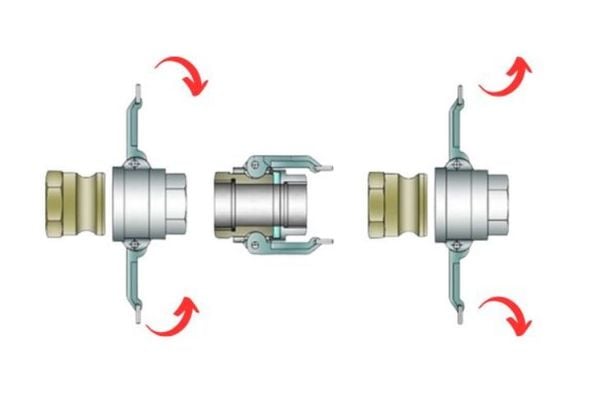

Cấu tạo Camlock

4. Ứng Dụng Phổ Biến Của Khớp Nối Camlock

Khớp nối Camlock có mặt trong nhiều ngành công nghiệp khác nhau nhờ tính tiện lợi và khả năng kết nối nhanh chóng, an toàn. Dưới đây là các ứng dụng phổ biến của loại khớp nối này:

Ngành Hóa Chất

Khớp nối Camlock được sử dụng để vận chuyển và kết nối các hệ thống dẫn hóa chất hoặc dung môi. Nhờ khả năng chịu ăn mòn tốt, Camlock có thể được dùng trong các môi trường chứa các loại hóa chất mạnh.

Ngành Dầu Khí

Trong ngành dầu khí, Camlock giúp kết nối nhanh các hệ thống ống dẫn dầu và khí đốt, đảm bảo tính an toàn và độ kín cao, giảm thiểu rủi ro rò rỉ.

Ngành Thực Phẩm và Đồ Uống

Đối với ngành thực phẩm, khớp nối Camlock làm từ thép không gỉ là lựa chọn tối ưu, đảm bảo tính an toàn vệ sinh khi sử dụng để vận chuyển chất lỏng như nước, sữa, nước giải khát.

Ngành Vận Chuyển Nước

Camlock được ứng dụng rộng rãi trong các hệ thống dẫn nước, bể bơi, và các công trình xử lý nước nhờ vào khả năng lắp đặt nhanh chóng và đảm bảo chống rò rỉ.

Ngành Công Nghiệp Hàng Hải

Camlock đóng vai trò quan trọng trong việc vận chuyển dầu nhờn, nước làm mát và các loại chất lỏng khác trên tàu biển hoặc các phương tiện hàng hải khác.

Ứng dụng Camlock

5. Ưu Điểm Của Khớp Nối Camlock

Khớp nối Camlock mang lại nhiều lợi ích cho hệ thống công nghiệp, bao gồm:

Tiết Kiệm Thời Gian và Chi Phí

Việc kết nối và tháo dỡ nhanh chóng mà không cần công cụ phức tạp giúp giảm thời gian bảo trì, sửa chữa và lắp đặt, từ đó tiết kiệm chi phí nhân công và vận hành.

Dễ Sử Dụng

Cấu trúc đơn giản và dễ thao tác của Camlock giúp người dùng có thể dễ dàng kết nối hoặc tháo rời mà không cần đến chuyên môn cao.

Chịu Áp Suất và Nhiệt Độ Cao

Khớp nối Camlock được thiết kế để chịu được áp suất cao, đảm bảo an toàn trong các hệ thống công nghiệp vận chuyển chất lỏng hoặc khí ở áp suất lớn.

Chống Rò Rỉ

Nhờ cấu tạo với gioăng cao su và cơ chế khóa chặt chẽ, Camlock đảm bảo không có sự rò rỉ chất lỏng hoặc khí trong quá trình vận hành.

Độ Bền Cao

Camlock được làm từ các vật liệu chất lượng cao như thép không gỉ, nhôm, đồng thau, hoặc nhựa, có khả năng chống lại sự ăn mòn và hao mòn do môi trường làm việc khắc nghiệt.

6. Cách Lắp Đặt Và Bảo Trì Khớp Nối Camlock

Cách Lắp Đặt Camlock

Việc lắp đặt khớp nối Camlock rất đơn giản và nhanh chóng. Dưới đây là các bước cơ bản:

Bước 1: Kiểm Tra Linh Kiện

Đảm bảo rằng tất cả các thành phần như đầu đực, đầu cái, và cánh tay khóa đều không bị hỏng hóc hoặc trầy xước.

Bước 2: Kết Nối

Đưa đầu đực vào đầu cái và hạ cánh tay khóa xuống để khóa chặt hai phần lại với nhau.

Bước 3: Kiểm Tra Kín Đáo

Sau khi kết nối, kiểm tra xem có hiện tượng rò rỉ không bằng cách bơm thử chất lỏng qua hệ thống.

Các bước lắp đặt Camlock

Bảo Trì Khớp Nối Camlock

Để đảm bảo khớp nối Camlock hoạt động hiệu quả và có tuổi thọ cao, cần thực hiện bảo trì định kỳ:

Vệ Sinh Định Kỳ

Vệ sinh sạch sẽ các phần tiếp xúc giữa đầu đực và đầu cái, đặc biệt là gioăng cao su để đảm bảo không có cặn bẩn gây hỏng hóc.

Thay Thế Gioăng Cao Su

Nếu gioăng bị mòn hoặc hỏng, cần thay thế ngay để đảm bảo kết nối kín và an toàn.

Kiểm Tra Định Kỳ

Thực hiện kiểm tra định kỳ hệ thống, đặc biệt là các vị trí kết nối của Camlock để đảm bảo không có hỏng hóc hoặc rò rỉ.

Các Câu Hỏi Thường Gặp Về Khớp Nối Camlock (FAQs)

1. Camlock là gì và nó được sử dụng để làm gì?

Camlock là một loại khớp nối nhanh dùng để kết nối các ống hoặc thiết bị trong hệ thống công nghiệp. Nó giúp tiết kiệm thời gian và giảm chi phí lắp đặt.

2. Tôi có thể sử dụng Camlock trong ngành thực phẩm không?

Có, các loại Camlock làm từ thép không gỉ rất phù hợp với ngành thực phẩm và đồ uống do đáp ứng yêu cầu an toàn vệ sinh.

3. Camlock có chịu được áp suất cao không?

Khớp nối Camlock được thiết kế để chịu áp suất và nhiệt độ cao, rất an toàn trong các hệ thống vận chuyển chất lỏng và khí.

4. Tôi cần thay gioăng cao su của Camlock khi nào?

Nếu phát hiện có rò rỉ hoặc gioăng bị mòn, bạn nên thay thế ngay để đảm bảo độ kín đáo của hệ thống.

5. Có những loại khớp nối Camlock nào trên thị trường?

Camlock có nhiều loại khác nhau như loại A, B, C, D, E, F tùy thuộc vào kiểu kết nối và ứng dụng cụ thể.

Kết Luận

Khớp nối nhanh Camlock là một giải pháp linh hoạt và hiệu quả được ứng dụng rộng rãi trong nhiều ngành công nghiệp như hóa chất, dầu khí, thực phẩm, và vận tải. Với thiết kế đơn giản, khả năng kết nối nhanh chóng, và khả năng chịu được áp suất cao, Camlock đã trở thành một lựa chọn phổ biến khi cần kết nối và truyền dẫn chất lỏng hoặc khí.

Việc lựa chọn và sử dụng khớp nối nhanh Camlock đúng cách sẽ mang lại hiệu quả tối ưu cho hệ thống. Ngoài ra, Camlock còn giúp giảm chi phí bảo trì và vận hành nhờ độ bền cao và tính dễ dàng khi thay thế linh kiện. Điều này giúp doanh nghiệp tối ưu hóa quá trình vận hành, tiết kiệm chi phí và nâng cao năng suất.
